　　對于常見的一些動力電池充電器，如電動車充電器，設計時有時會考慮當充電器的輸出端未接入電池時，充電器不輸出電壓。具體這個功能是怎樣實現的呢?請看以下下圖：

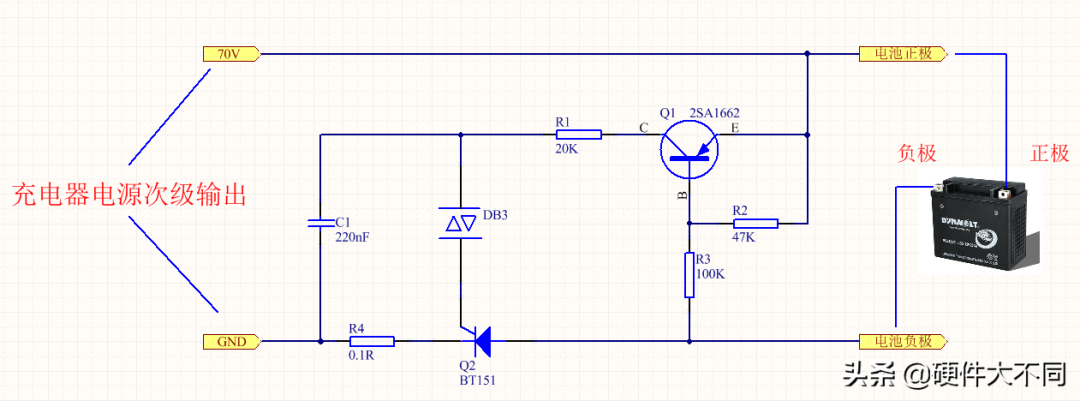

　　上圖左邊輸入端是充電器的電源次級輸出端，當充電器插入市電時，會有70V左右的電壓(根據充電器型號不同，電壓會有不同)。

　　當充電器的輸出端未接入電池時，Q1的基極沒有電流回路，Q1不導通，雙向二極管DB3不會導通，故可控硅Q2不導通，電源次級輸出的充電電壓沒有形成電流回路，所以此時在充電器的輸出端是沒有輸出電壓的。即使此時你在適配器的輸出端接入一個電阻負載，同樣，此時充電器的輸出端也是沒有輸出電壓的，為什么呢?同樣的解釋，因為可控硅Q2還是沒有導通的條件，放電電流回路還是沒有形成。

　　接下來我們看看，當我們在充電器的輸出端接入電池時會發生什么?

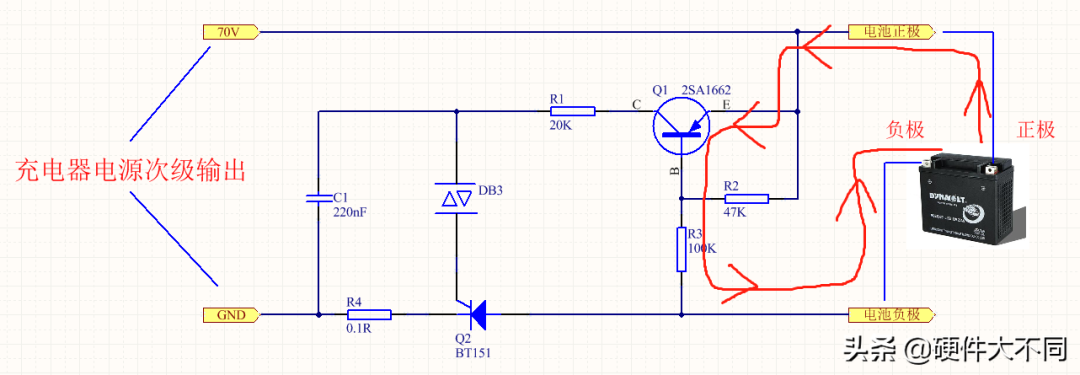

　　當我們接入電池時，電池本身會有一定的電量，電池端會有一定的電壓，電池的電壓會由從電池正極--Q1發射極--Q1基極--R3--電池負極，形成一個電流回路，Q1會導通，如下圖：

　　Q1基極電流回路

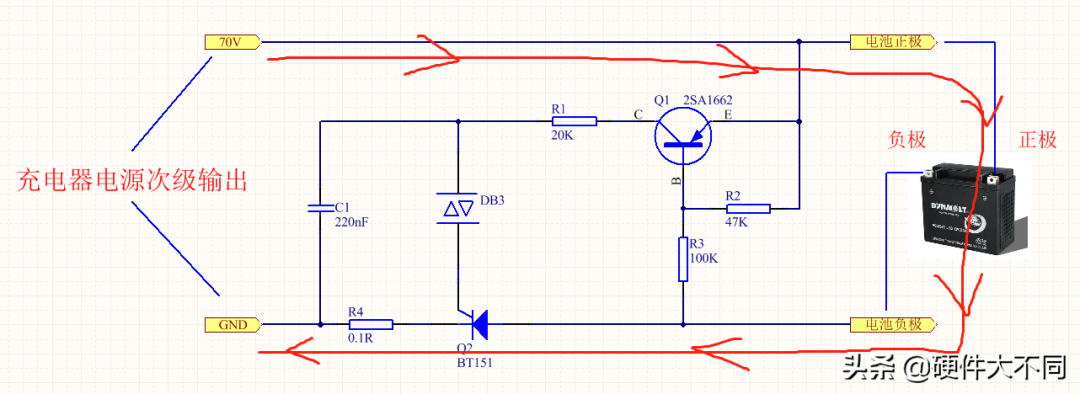

　　當Q1導通后，雙向二極管DB3會導通，接著可控硅Q2被觸發導通，電源次級輸出的充電電壓對電池會形成一個電流回路，電池正常充電，如下圖：

　　可控硅觸發電流回路

　　電池充電回路形成

　　此電路的重點在于利用待充電電池的剩余電量，給Q1的導通提供條件，該電路實現的前提是電池不能完全虧電，必須要有一點電量。
